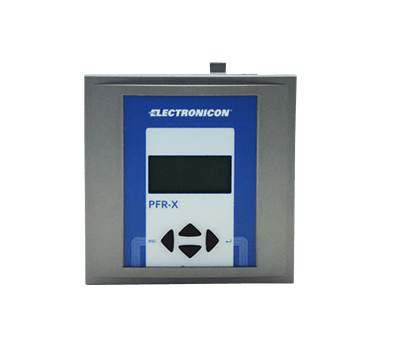

功率因数控制器
功率因数控制器
PFR功率补偿控制器不仅能够计算电网内实际电流电压和无功电流电压的比例，还能同时将实际运用电流电压进行比较，并同时调节补偿比例。
同系列产品有配置6个和12个端口的2个不同型号可供选择。
产品性能
- 计算电网的有功和无功功率
- 控制算法降低开关和动作次数
- 显示电网设备的工作状态
- 安装布线简单易学
- 监测保护
- 零电压跳闸
- 过压，过温，过流保护
- 谐波电压和电流监测欠补偿报警
- 维修提醒
- 可外接风扇控制
显示
背光LCD屏显示设备和主网的信息，同时也可用于控制器路数设定。
可汇报的主网状态
- PFR-X: 电压，电压畸变率，电流，有功功率，无功功率，视在功率，频率，待补偿功率， 3-19次电压谐波的数据，功率因数
- PFR-M：电压，电压畸变率，电流，电流畸变率，有功功率，无功功率，视在功率，频率，待补偿功率，3-30次电压和电流谐波的数据，功率因数，计数器
可报告的设备信息
- 已操作时间（小时），每个分支的投切数量，设备的最大温度，平均功率因数，每个分支的实际功率，每个分支最初安装功率的实际比例。
- 持续显示各分支的功率因数和状态。
技术参数
| 类别 | PFR-X | PFR-M |
|---|---|---|
| 操作电压 | 90-550 V 45…65 Hz, 5 VA, 单相 |
230 V ( 115 V可选) 45…65 Hz |
| 测量电压 | 90-550 V | 50-530V |
| 输出继电器的路数 | 6，12 | 6，12 |
| 额定输出 | 250 V/5A | 8……32 V DC 混合补偿：250V/5A |
| 投切延迟时间 | 1 秒…6500秒 | 20毫秒 |
| 显示屏 | LCD | 图显LCD |
| 操作界面 | 橡胶按钮 | 薄膜按键 |
| 测量电流 | 15 mA … 6A | 15 mA … 6A |
| 可调变压器比率 | 1 ... 9600 | 1 ... 6500 |
| 外部报警触头 | 隔离继电器，闭合触头 | 隔离继电器，转换触头 |
| 端子 | 多功能接触插头（2.5毫米²） | 多功能接触插头（2.5毫米²） |
| 保险丝 | 外部安装 | 外部安装 |
| 风扇调节 | 通过分支输出 | 数据输出(DO) |
| 界面 | TTL（背面） | MODBUS RS485 （可选） |
| 环境温度 | -20°C … 70°C | 0°C … 70°C |
| 储存温度 | -20°C ... +85°C | -20°C … +85°C |
| 湿度 | 0% - 95%(无凝结） | |
| 温度测量 | NTC | |
| 防护等级 | 正面: IP50(IP54带特殊垫片) 背面:IP20 |
|
| 污染等级 | 3级（DIN VDE 0110, Pt 1/IEC60664-1） | |
| 安装位置 | 不受限制 | |
| 外壳 | 正面:塑料 UL94:V0 背面:金属 |
|
| 尺寸H × W × D | 144 × 144 × 58 mm (窗口尺寸138 × 138 mm) | |
| 重量 | 0.6Kg | |
| 标准 | DIN VDE 0110 1（IEC 60664-1:1992） VDE 0411 1(IEC/DIN EN 61010-1:2001） VDE 0843 20（IEC/DIN EN 61326:1997 +A1:1998+ A2:2000） GOST 15150-69 UL 508 工业控制设备 CSA C22.2 No. 14-M95 工业控制设备 |
|
| 产品标识 | UL, Rostest， c-UL | |
